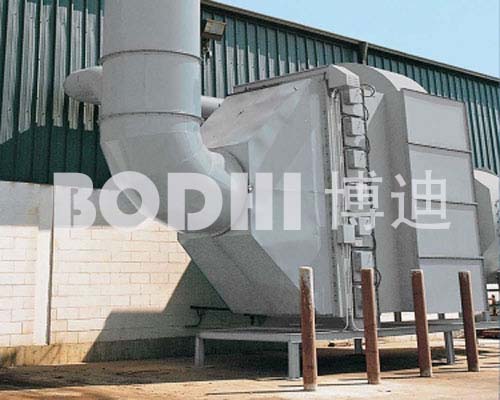

對于集中處理系統來說，工業除塵器管道的設計是必須的，管道布置的好壞直接影響系統的正常運行。如果設計不合理，不僅可能浪費材料和能源，而且可能會使粉塵沉積在管道中，造成管道堵塞。下面博迪就工業除塵器管道方面的設計提幾點建議：
?
1）為了防止粉塵的沉積和節省動力消耗，一方面要使管道內氣流速度不小于13m/s，另一方面要盡量避免管道水平布置，盡可能敷設成垂直的或傾斜的。在廠房高度允許的情況下，可以布置成人字形，且管道與水平的夾角蕞好不小于55度。?
2）如受地點的限制，不能滿足上述要求時，應提高管道內的風速。而與局部抽塵罩連接的起始管段必須保證垂直布置。 ?
3）如采用水平或傾斜布置風管時，由于物料的運動而蹦出的、被設備的運動部件打出的料塊（粉料）及粗顆粒粉塵很快堵塞風管。?
4）工業除塵器風管采用枝狀或集合管式；枝狀除塵風管宜垂直或傾斜布置，如必須水平布置時，應采取防止積塵措施，如增加吹掃管、設置檢視門、清堵孔等，有時也可在大直徑管道下設置灰斗，將大顆粒粉塵在管道內直接沉降到灰斗中。?
5）當傾斜布置風管時，其蕞小傾斜角度應根據粉體的安息角選擇。一般情況下，干燥的粉塵可采用45度以上的角度；對于潮濕的粉塵，必須采用55度以上的角度。
6）工業除塵器管道宜明設，且越短越好，并盡量避免地溝內敷設。為清掃方便，在風管的適當部位應設清掃口。除塵器后風速以8~10m/s為宜。有可能發生靜電積聚的工業除塵器風管應設計接地措施。各支管之間的不平衡壓力差應小于10%。 ?
7）管道的布置要盡量減少彎頭的數目，這不僅使管道布置簡化，而且可以減少氣流阻力，節省能源。彎頭要有一定的曲率半徑，除了空間受局限外，曲率半徑一般應取管道直徑的2~2.5倍。 ?
8）管道支管應盡量從側面或上部與主風管連接，連接三通一般應設在漸擴處，其夾角一般取15~30度。當有幾個支管匯合同一主管時，匯合點蕞好不要在同一斷面上。 ?
9）直管段斷面的改變，應設漸擴管或漸縮管，漸擴或漸縮管的長度應為管道直徑差的5倍以上。管道與風機入口的連接優先采用直管入口的方式，其次為彎頭。風機出口管的連接要考慮盡量避免渦流的產生。
