產品關鍵詞 Product Keywords
- 應用場合：切割、打磨、焊接、攪拌等產生粉塵的工況
- 過濾效率：99%
- 動力環境：220/380V/3P 50Hz
- 過濾原理：機械式濾筒技術
- 工作噪音：65dBA
- 濾芯壽命：12個月
- 濾芯材料：PTFE覆膜阻燃濾芯
- 清灰方式：手動清灰、脈沖自動清灰
- 本體材料：優質合金鋼
- 入口方向：頂部吸氣臂
- 外殼壽命：20年
- 出口方向：底部或側面
- 包含配件：柔性吸氣臂、電控裝置
- 安裝形式：立地、可移動
- 可選配件：壓力表，自動清灰閥
?
特點 Characteristics
HCD-TY系列除塵器是無錫博迪2013年全新開發的一款焊接煙塵凈化設備。本產品采用濾筒式過濾，過濾效率高（可達99.9%）。過濾面積大，濾筒更換周期長（按每天工作8小時，2-5年才需更換濾筒），且濾筒更換費用低廉；且設備有四種過濾媒介可供選擇。本產品另帶有腳輪，可隨意移動（前兩個腳輪帶有剎車），滿足靈活的焊接需求。吸氣臂移動靈活可360度旋轉，任意懸停。產品結構緊湊，占地面積小；使用節能電機，高效節能環保，為您創造一個滿意的操作環境。產品可選配件有：萬向吸氣臂、壓差表、電源控制箱等。
工作原理 Working Principle
HCD-TY系列焊煙凈化器具有四級過濾層次，全面深度去除焊煙。首先焊接煙塵通過萬向吸氣臂進入設備中的首層--氣流均衡板，均勻氣流分布避免污染物只集中于一個主濾芯方位，同時攔截火花，防止火災的發生；隨后氣體進入第二層--預過濾器，初效過濾污染氣體，煙塵濾芯使用壽命；經過預過濾的氣體進入第三層--核心濾筒式過濾器，過濾效率為99%，凈化絕大部分的焊煙；然后為后置式過濾器，使得凈化后的氣體可以進入呼吸區域，循環使用，節能環保。
技術參數 Technology Parameters
|
HCD-TY系列移動式 焊煙凈化器 |
風量 （M3/h） |
吸氣臂 個數 |
功率 （W） |
外形尺寸 (mm) |
噪音 （dBA） |
重量 （Kg） |
|

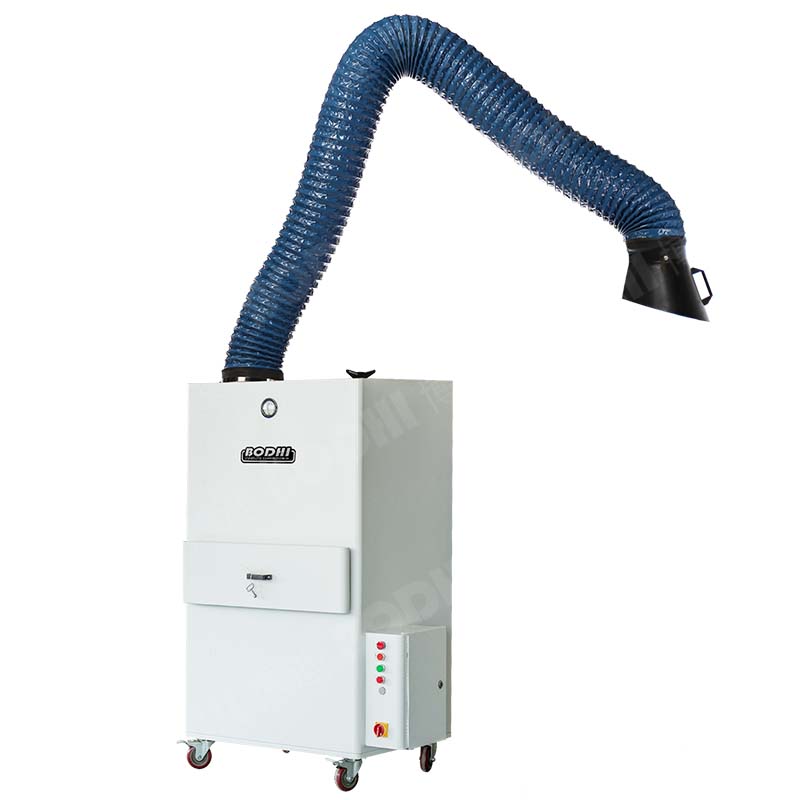

HCD-150TY |
1500 |
單臂 |
1500 |
635*610*1290 |
76 |
120 |
|

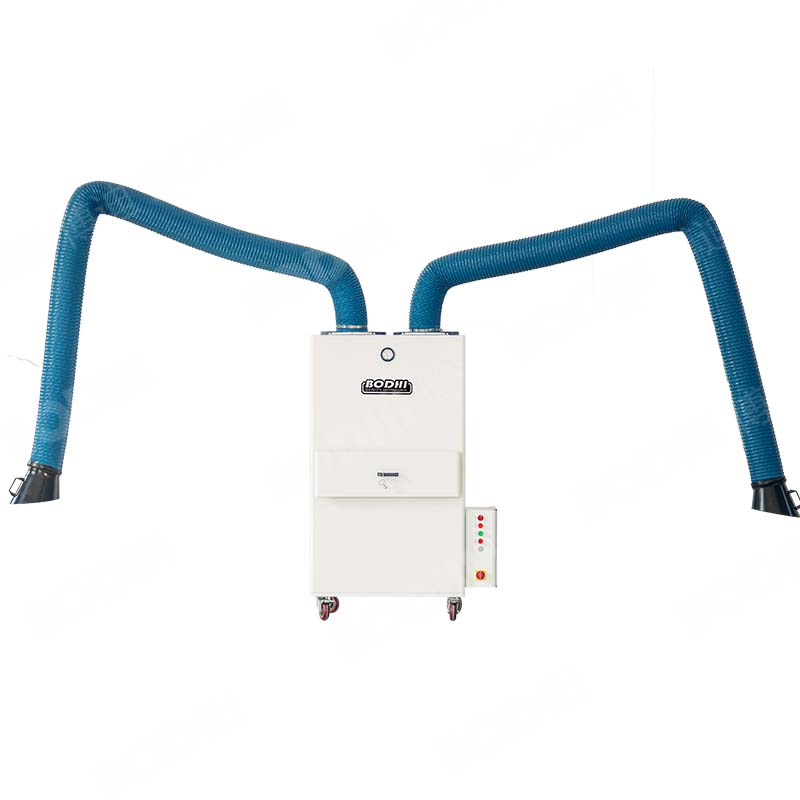

HCD-300TY |
3000 |
雙臂 |
3000 |
860*785*1560 |
78 |
160 |
?
?可選附件：Available Accessory
| 1.照明裝置（安裝于罩口前端，用于夜晚和昏暗等照明不佳的工作環境） | 5.吸氣臂可延長至2-6米 |
| 2.聯動閥門（u、與電焊機或打磨機即使聯動使用） | 6.脈沖電磁閥 |
| 3.HEPA高效過濾器 | 7.活性炭過濾器 |
| 4.消聲器 | 8.進風口阻火網，耐溫濾芯，防爆電機等防爆阻火措施 |
?
細節展示：Detail Show
 |
1、鍍鋅/不銹鋼吸氣臂支架 2、控制面板、壓差表 3、兩定兩動4個萬向輪 4、可拆卸清灰抽屜 5、高效進口濾材 6、電線盤線器 |
?

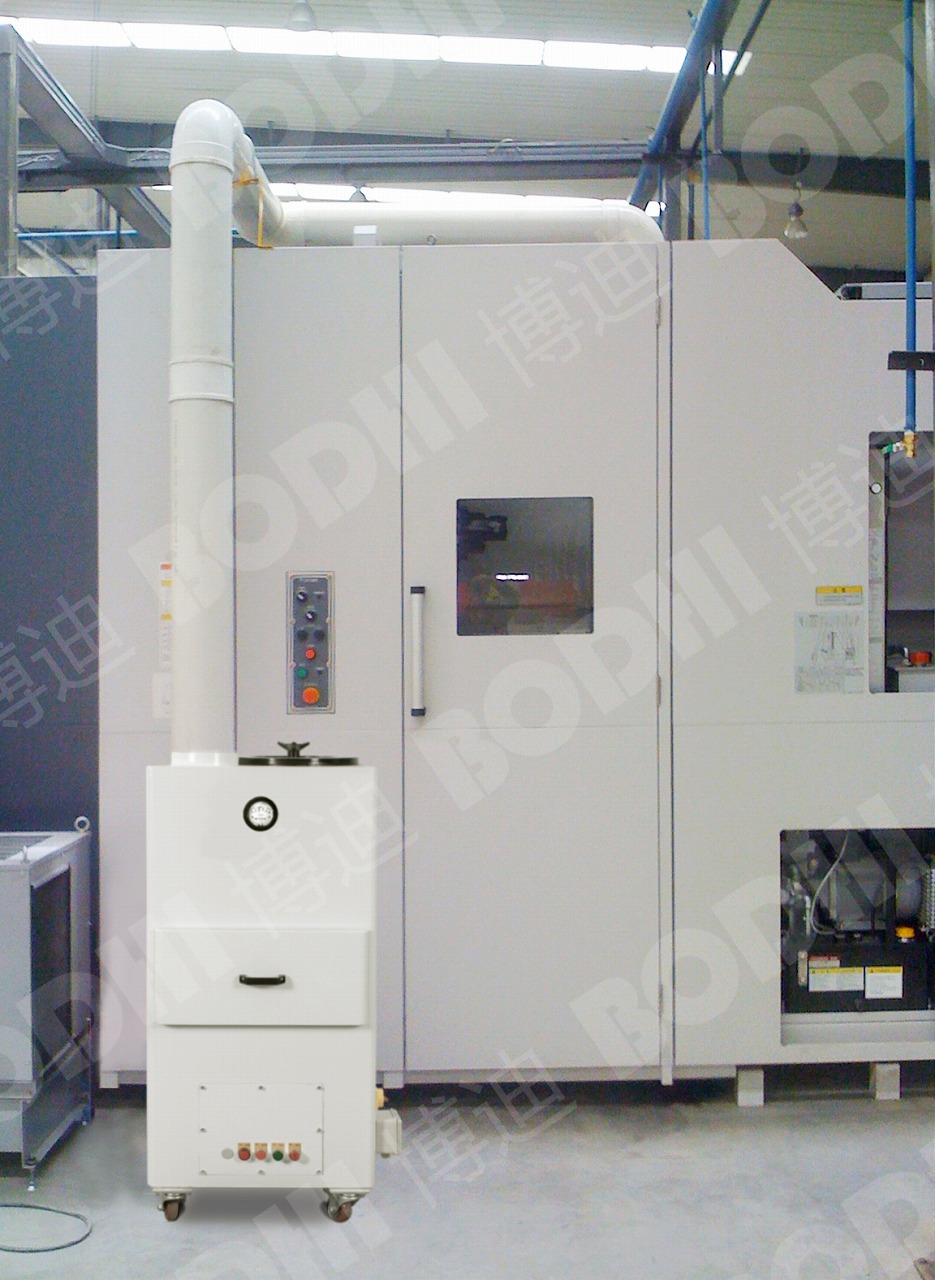

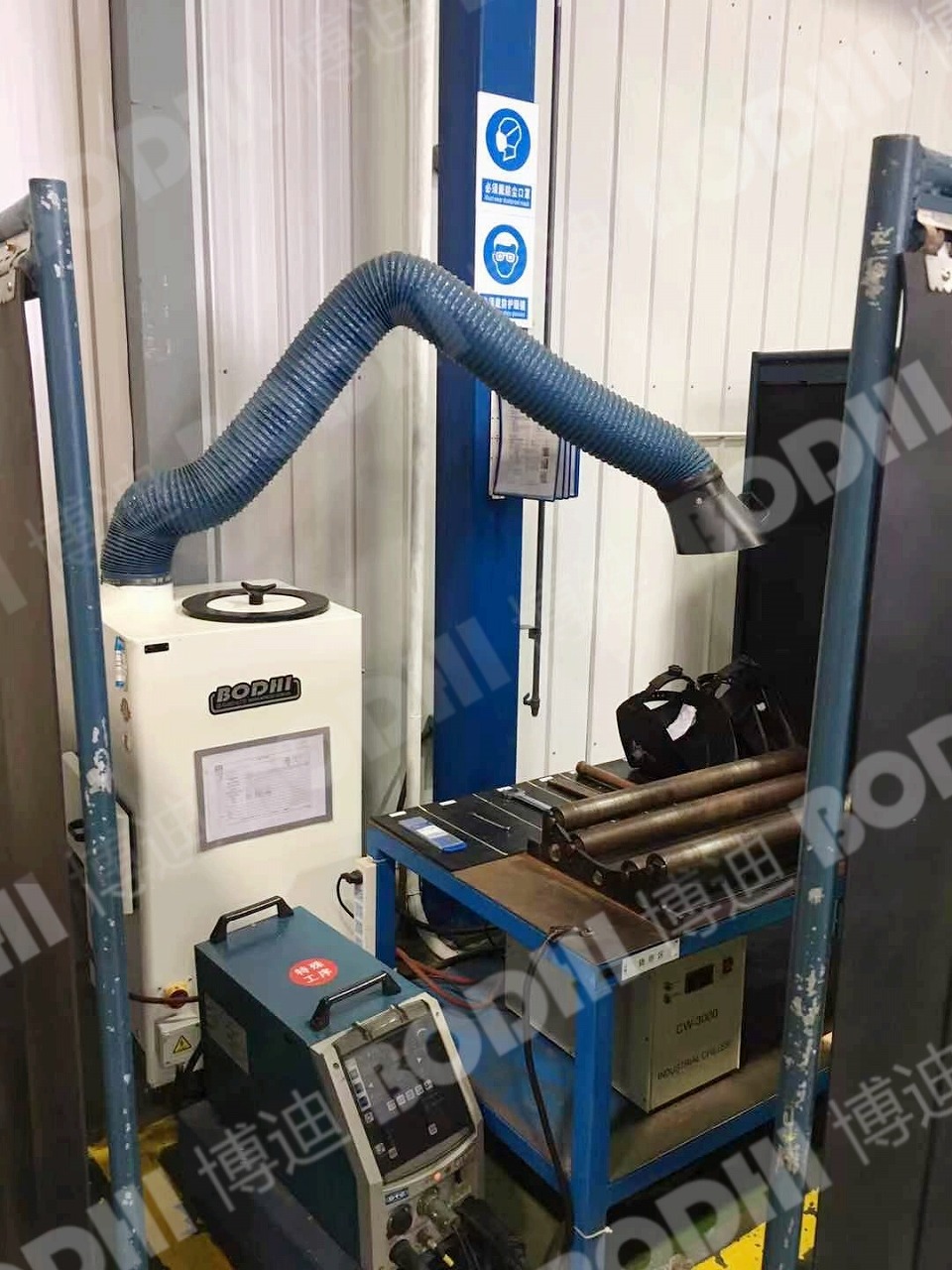

安裝案例 Installation Cases
??
