機械加工行業（如CNC加工、車床加工、磨床加工等各類加工行業），由于在使用中采用冷卻液進行刀頭磨頭等工件的冷卻，冷卻液在冷卻過程中進行霧化，從而產生油霧。一些人認為，如果他們不能看到霧，它就不存在，這一觀點不符合事實標準。事實上，人類的眼睛看不到小于40微米的液滴，但有大量證據表明，較小的霧滴在許多金屬加工行業中存在。你可能看不到他們，但你可以聞到它們！
而油霧收集器可以幫助機器加工行業進行車間空氣的清潔，降低維護成本、保護工人的身體健康，而市面上出現了多款油霧設備，為了幫助廣大客戶更好地選擇適合的油霧收集器，本文將從油霧和油霧凈化器兩大方面探討如何為工廠機器匹配的油霧凈化器。
?
油霧怎么看?
?
1、油霧的濃度
油霧濃度的計算公式：
N=N1-N2
N1=1000(m-m1)/V0
V0=Vt×[273/(273+t)]×(p/101324.72)
Vt=qvT
N——機床油霧濃度(mg/m3)
N1——收集測量的油霧濃度(mg/m3)
N2——本底試驗的油霧濃度（包括空氣絕對濕度）(mg/m3)
m——采樣后濾膜質量
m1——采樣前濾膜質量
V0——標準狀態[0℃，101324.72Pa(760mmHg)大氣壓]下采樣空氣體積(L)
Vt——實際采樣體積(L)
qv——采樣時抽氣流量(L/min)
T——采樣時間
t——采樣時環境溫度(℃)
p——采樣時大氣壓力，Pa（當采樣時大氣壓力單位為mmHg時，V0=Vt×[273/(273+t)]×(p/760)
通常油性切削液產生的油霧比水溶性乳化液產生的油霧濃度大，為了保障工人身體健康，油霧濃度蕞大值不應該超過5mg/m3，一般濃度的油霧，可選用HCY-W1、HCY-W5系列油霧凈化器，相對于濃度較高的車間，建議采用靜電油霧收集器（如HCE-W1博迪聯合）。
 |
 |
 |

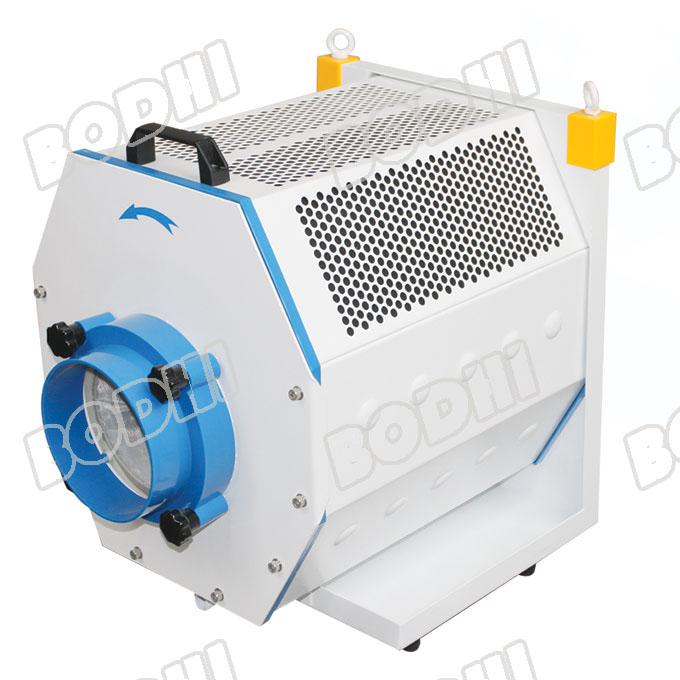

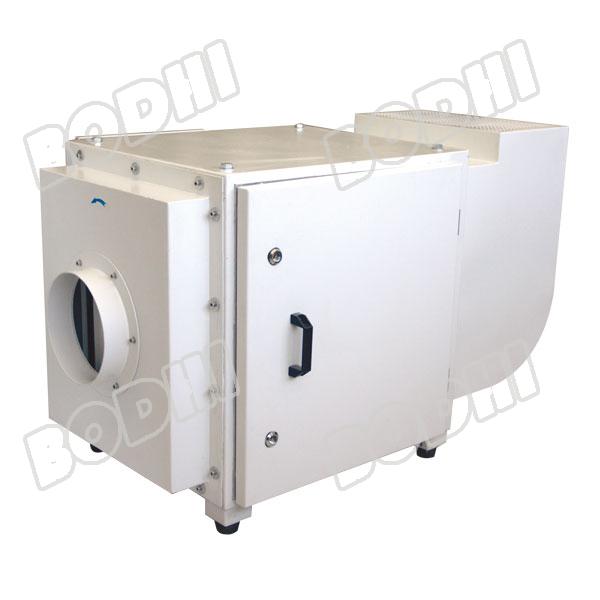

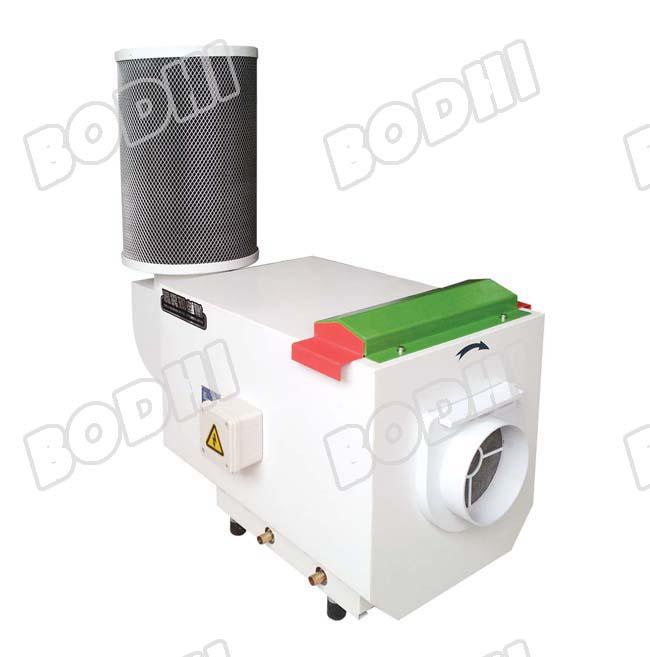

| ??HCY-W1博迪現代（一般濃度） | ?HCY-W5博迪大眾（一般濃度） | ?HCE-W1博迪聯合（較高濃度） |
?
2、油霧的分類
根據油霧顆粒大小，將油霧分為三種：水霧、油霧、油煙
水霧：水溶性乳化液在機器的快速運轉下打碎，漂浮在空氣中形成的小液滴。（建議選用HCY-W1博迪現代油霧凈化器）?
油霧：油性切削液在機床系統內的固定及旋轉單元的激烈沖擊下，被打碎形成細小液滴漂浮在工作環境中。（建議選用 HCY-W5博迪大眾油霧收集器）
油煙：因高速切削的高溫導致切削液蒸發而產生的。（建議選用HCE-W1博迪聯合油霧凈化器）
顆粒大?。核F>油霧>油煙，水霧是污染顆粒比較大的，油霧顆粒比水霧顆粒要小，油煙顆粒比油霧顆粒還要小，收集的難度也是越來越難。
?
3、油霧的溫度
油性切削液和水溶性乳化液在機器內部高速運轉，或被打碎形成小液滴漂浮在空氣中，或摩擦產生熱量從而氣化形成蒸汽，或因高溫迅速氣化又迅速冷凝形成液滴，總之方式不同，油霧的溫度也不相同，這會影響過濾器的使用壽命，所以在選擇油霧凈化器的時候，先了解一下您車間油霧的溫度，不同的溫度選擇不同過濾介質的油霧凈化器。
一般情況下，油霧溫度為40~70℃，選擇離心式油霧收集器；
當油霧溫度為70~100℃時，建議選用冷凝式油霧收集器。
?
油霧凈化器怎么選？
?
1、油霧收集器風量的選擇
? ?集熱器的風量很重要，因?yàn)樗鼪Q定了多少空氣得到凈化。如果風量太低，會造成車間空氣凈化效率低下，達不到預定的效果。如果風量太高，就會造成不必要的能源浪費，所以一個恒定的風量流速會提高油霧液滴的捕集效率。
? ?如何進行風量的選擇呢？博迪為您設計一套方案，油霧收集器風量的選擇根據機床加工腔體積的大小進行判斷，具體的計算公式如下：
Q = a * V / 0.8 (m3/h)
Q——機床所需風量
V——機床加工腔體積m3
a——每小時所需換氣次數
0.8——安全系數

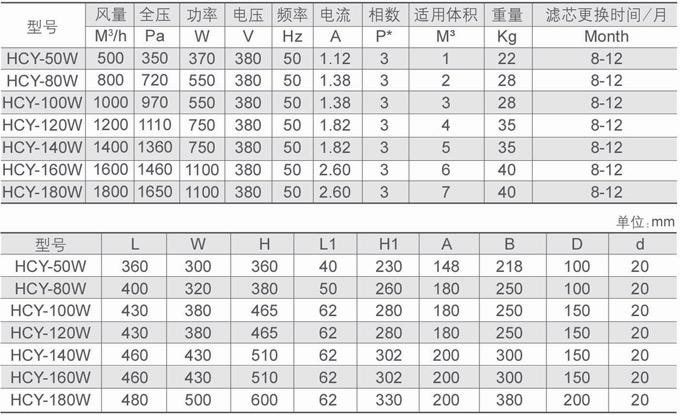

根據不同的機床加工腔體積大小，博迪為每款產品設計出不同的風量，如HCY-W博迪歲月款共有7種不同的風量選型：HCY-50W風量為500m3/h，HCY-80W風量為800m3/h（見下圖）。
?
2、安裝位置的區分
臥式安裝：又稱頂部軟管連接，在機床頂部開設機床接口，同時，將油霧收集器安裝于頂部，并通過軟管將機床接口與油霧收集器進風口連接起來，進行臥式安裝。（博迪HC*-W*的系列產品為臥式安裝）
立式安裝：又稱側旁軟管連接，在機床的側旁或是頂部開設機床接口，將油霧收集器置于機床的側旁，通過軟管連接，將機床接口與油霧收集器進風口連接，進行側旁安裝。（博迪HC*-L*的產品為立式安裝）
倒立式安裝：又稱頂部直接安裝，在機床頂部開設接口，將油霧收集器的底部進風口直接倒扣于機床接口處，無需軟管連接，進行頂部安裝。（博迪HC*-D*的系列產品為倒立式安裝）
選擇哪種安裝方式，根據實際車間空間大小和客戶需求安排。有些車間空間小、工位多、工點雜亂，所以建議使用機器頂部安裝，節約空間。而一些廠房空間大、機器排列整齊，適合立式安裝，當然如果客戶有其他安裝要求，博迪會全力配合，為您打造一個滿意的車間。
 |
 |
 |

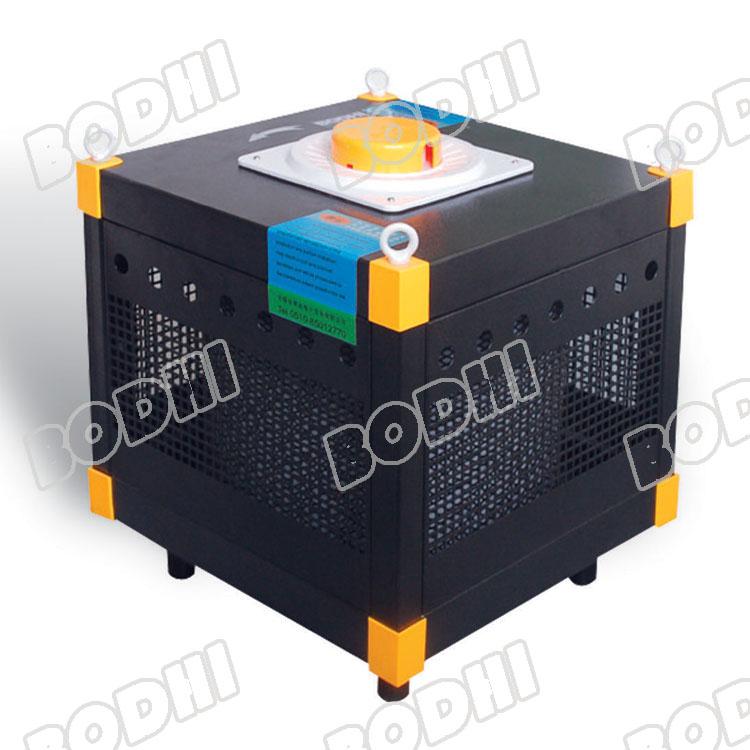

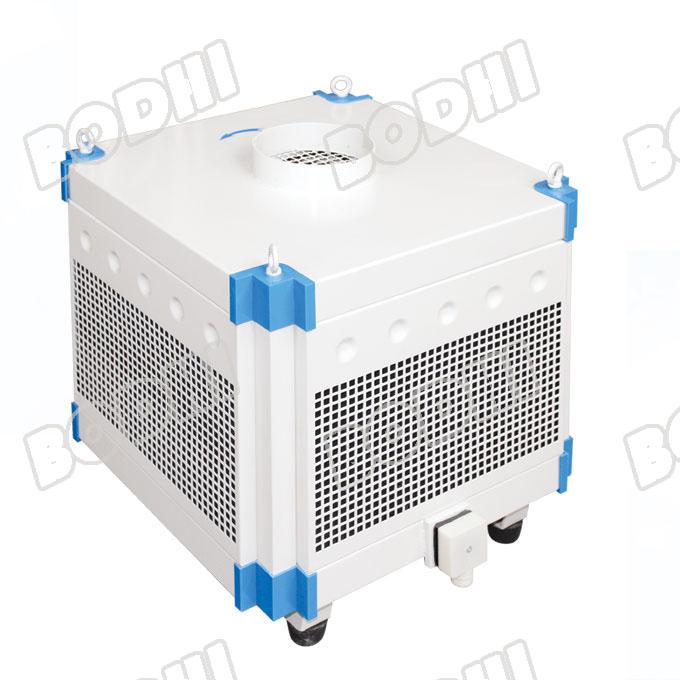

| HCY-W1(臥式安裝) | HCY-L1(立式安裝) | HCY-D(倒立式安裝) |
?
3、油霧收集器效率和精度的選擇
PM2.5指環境空氣中直徑小于等于2.5 微米的顆粒物，它能較長時間懸浮于空氣中，其在空氣中含量濃度越高，就代表空氣污染越嚴重。與較粗的顆粒物相比，PM2.5粒徑小、面積大、活性強，易附帶有毒、有害物質（例如重金屬、微生物等），PM0.5是指直徑小于等于0.5微米的顆粒物,PM0.5在PM2.5中的質量占比不高,但數量濃度比卻接近90%，博迪根據空氣中的油霧顆粒物大小進行了一系列實驗，下面就列舉了部分產品的凈化系數。
部分博迪油霧產品的凈化參數
| 博迪油霧 | 過濾精度 | ? |
| 收集器名稱 | PM2.5(%) | PM0.5(%） |
| HCY-W | 98 | 95 |
| HCY-L | 99 | 95 |
| HCY-D | 99 | 95 |
| HCY-LS2 | 99 | 98 |
| HCY-D1 | 99 | 95 |
| HCE-W1 | 99 | 95 |
| HCC-W | 99 | 95 |
| HCC-R | 99 | 95 |
?
所以為了身體健康，請慎重選擇適合的油霧收集器，對于車間懸浮的油霧顆粒進行完整的收集凈化，還車間干凈的空氣，給工人一個安心的環境。
?
4、其他客戶自定義需求
由于客戶的需要千變?nèi)f化，可以根據不同的客戶要求，進行油霧收集器的自定義設計。 ? ? ??? ?
