1、粉塵、煙塵的源頭收集方式選擇
對于粉塵、煙塵,博迪建議您從源頭收集,避免車間污染氣體的擴散,導致室內空氣凈化不徹底。博迪在焊接行業的煙塵收集有著多年的優勢,在源頭處有著多種方案可供選擇:
?

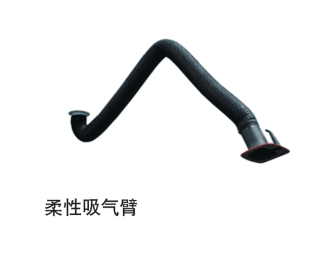

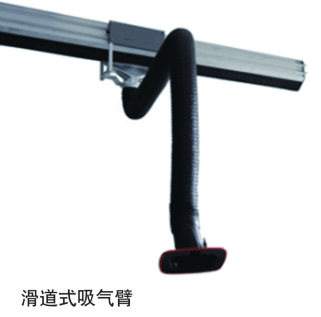

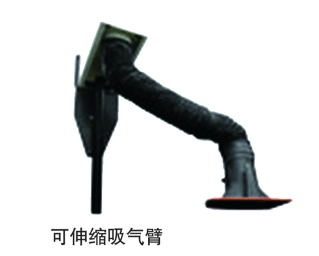

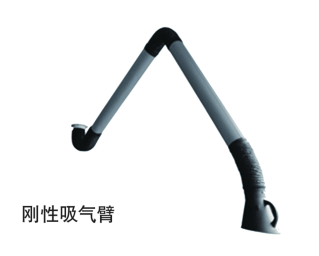

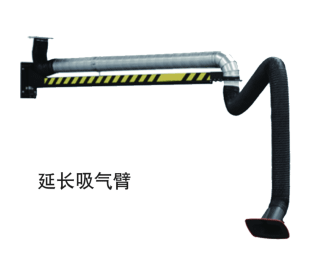

吸氣臂:吸氣臂是源頭收集方式的一種,博迪旗下有多種類型吸氣臂:柔性/剛性吸氣臂、可伸縮吸氣臂、延長吸氣臂、滑道式吸氣臂等多種方式,可以根據不同工況需求采用不同類型的吸氣臂。
?
? |
?

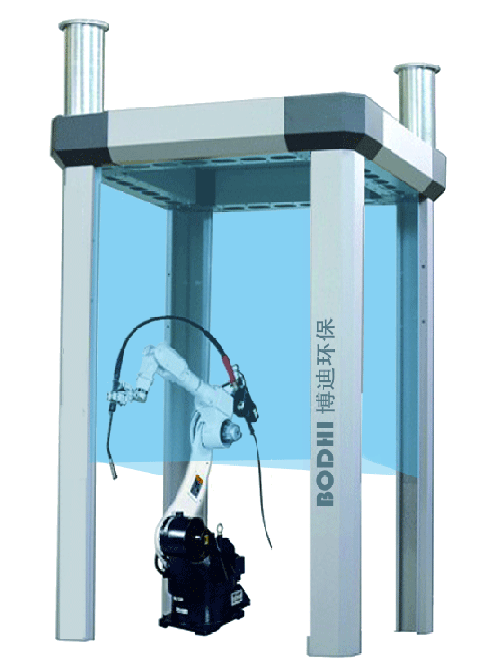

收集罩:收集罩是源頭收集的另一方式,非常適合于自動焊接領域的煙塵、粉塵收集,收集罩四周罩緣的吸風區域保證了收集罩在較小風量時的有效除塵效果。采用部件組裝,可以根據具體情況組裝出不同的尺寸。
?

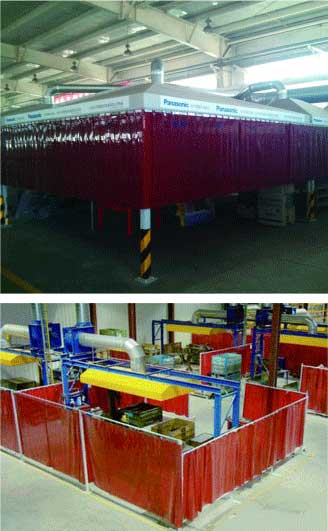

收集罩 | 收集罩應用 |
?

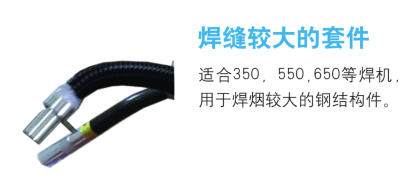

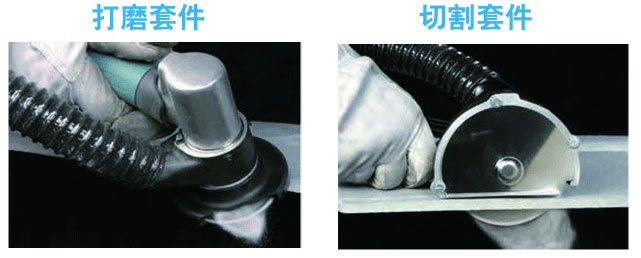

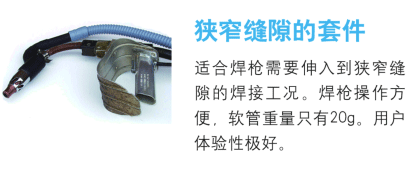

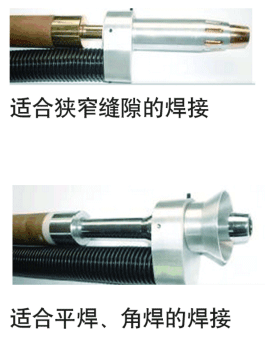

其他方式:其他源頭收集方式如綁定焊槍、割槍等實現源頭煙塵的收集處理。
?
?
2、收集方式的選擇

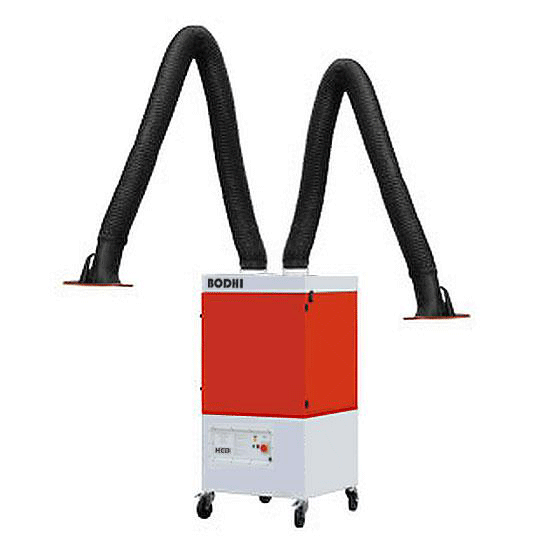

單機處理:每個焊接工位點配套一個焊煙凈化器,這種方式靈活性強,凈化效率高。
集中處理系統:工位點較多的工況適合采用集中處理系統,做集中化粉塵、煙塵處理。

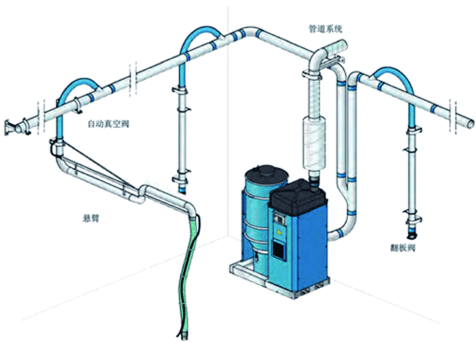

集中高負壓方案 | 在每個工位上安裝一根吸氣軟管,吸氣軟管長度不固定,蕞長可達20米,吸氣軟管上接有焊槍吸口,在風機的高負壓作用下,焊槍口的焊煙從焊槍吸口進入軟管,經過層層凈化后,干凈的空氣從出風口排出。 |

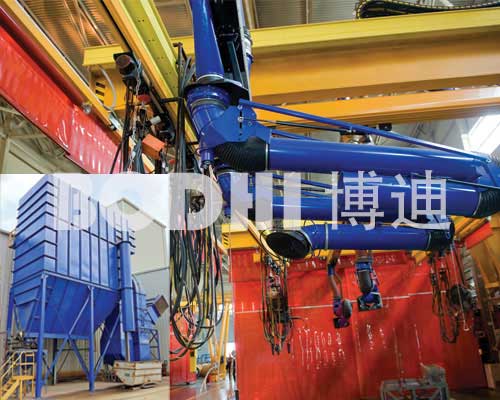

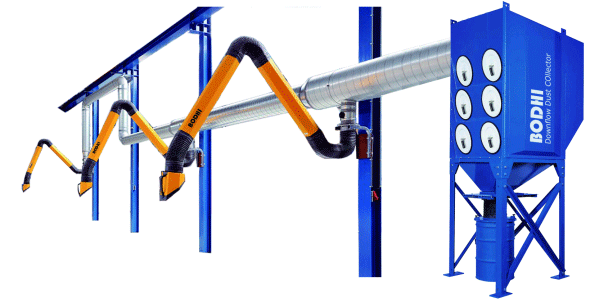

集中中低壓方案 | 在每個工位上安裝吸氣臂或者吸氣罩,在風機的壓力作用下,焊煙從吸氣臂或者吸氣罩進入集中式集塵主機中統一凈化處理。 |
?
?
單機處理 | 集中高負壓方案 |
?集中中低壓方案 |
?
3、管道的選擇與設計
管道的選擇
? ? 一套煙塵凈化系統的好壞管道也是很重要的,不同的處理廢氣需要選擇不同的管路。焊接/切割等干性煙塵采用螺旋型鍍鋅管道是正確的選擇。而油霧凈化系統需要采用密閉性能更好的帶法蘭管道。
? ? 對于拋丸、打磨等摩擦力強的粉塵,既要提高管道流速來確保管道內部不積灰,又要保證管道的抗磨性好,就需要采用具有一定厚度的帶法蘭焊接管。
高真空的須采用抗高壓的軟管。
管道的設計
污染物屬性 | 例子 | 設計速度 |
蒸汽、油脂、煙 | 所有蒸汽、油和煙 | 任何速度(通常為1000-2000fpm) |
煙塵 | ?焊接 | ?2000—2500 |
很細且輕的灰塵 | ?棉花纖維、木質塵沫、石板粉末 | ?2500—3000 |
干燥的灰塵及粉塵 | ?細橡膠灰塵、酚醛塑粉塵、黃麻纖維、棉花纖維、皂塵、刨花屑(輕) | ?3000—4000 |
中度大小的工業粉塵 | ?研磨粉塵、拋光纖維(干燥)、大理石粉塵、硅石粉塵、石灰石灰塵等 | ?3500—4000 |
重灰塵 | ?金屬切割、鑄造切削和成形、沙土揚塵、鉛金屬粉塵 | ?4000—4500 |
重灰塵或液滴 | ?鉛碎屑、潮濕水泥灰塵、石棉粉塵 | ?4500以上 |
管道設計基本注意事項:
1、對于潮濕的污染物,管道設計流量必須是2500英尺/分鐘(FPM),而主通道流量設計必須是2000英尺/分鐘(FPM)。
2、管道設計必須有一個蕞小的管道設計以達到減小靜壓力損失的目的。
3、管道彎曲設計必須掃過一個1.5倍的直徑或者更大的半徑以允許蕞小的靜態壓力損失。
4、支管道入口角度蕞大為30°至45°。
5、支道進口要有偏移不得直接與另一個相對。
6、軟管僅在需要柔性連接的地方使用,與同樣尺寸的堅硬光滑且筆直的管道相比,軟管增加了兩倍的靜態壓力損失。
7、用于傳送濕性污染物的管道必須要用油密封,并且都要采用焊接和墊圈,以防止泄露(所有焊接結構中沒有特殊說明的情況下,連接件必須是緊密焊接的。)
8、傳送濕性污染物的主管道必須相對于進口輕微上仰,這樣沉淀下來的煙塵就不會流回到捕獲裝置中。
9、傳送干燥污染物的主通道必須建造的盡量直并且留有檢查窗口和清除窗口。
10、采用閉鎖滑動門或者對于一個固定的過程采用基于速度壓力的方法來平衡多通道傳送系統。
11、在彎管和裝配的設計中必須包括風帽進口損失和附加的靜壓力損失。
空氣量CFM | ||||
管道尺寸? | 管道面積SQ.FT.? | 2500FPM? | 3500FPM? | 4000EPM? |
4 | ?.087 | 218 | 305 | 349 |
6? | 0196 | 491 | 687 | 785 |
8? | .349 | ?873 | 1222 | 1396 |
10? | .545 | 1364 | 1909 | 2182 |
12? | .785 | 1963 | 2749 | 3142 |
14? | 1.069 | 2673 | 3742 | 4276 |
16? | 1.396 | 3491 | 4887 | 5585 |
18? | 1.767 | 4418 | 6185 | 7069 |
20? | 2.182 | 5454 | 7636 | 8727 |
22? | 2.640 | 6600 | 9239 | 10559 |
24? | 30142 | 7854 | 10996 | 12556 |
?
4、粉塵的類型
? ?煙塵是否帶有火星,產生的煙塵、粉塵是否易爆,是考慮除塵設備的一大重要因素。
? ?普通粉塵:選用一般除塵設備即可。
? ?易爆粉塵:推薦使用HCD-V迷你工業吸塵器、HCD-DFT工業除塵器,安裝了抑爆系統,并且安裝卸爆門等安全措施,設備經過防爆處理,可以有效收集易爆粉塵。
?

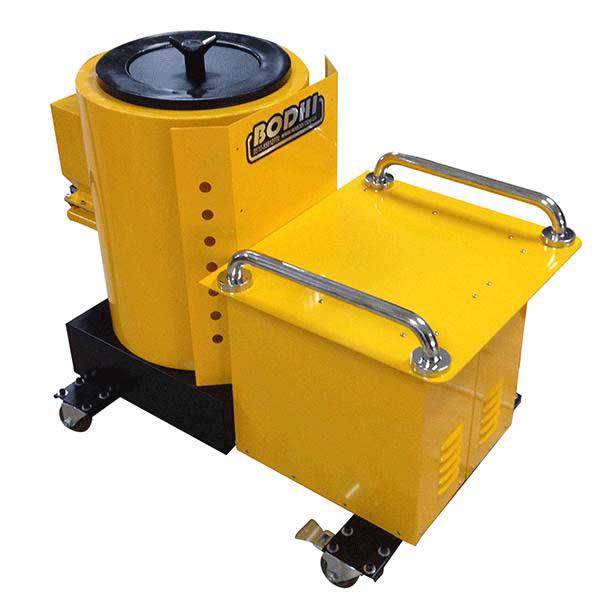

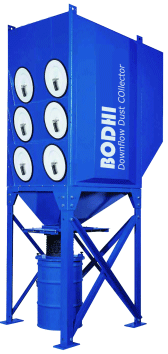

HCD-V迷你工業吸塵器 | HCD-DFT工業除塵器? |
?
5、過濾效率的選擇
? 博迪堅持質量優先,旗下產品針對pm2.5實現高效過濾凈化,給車間一個干凈的空氣環境。
博迪部分除塵設備的過濾效率
除塵設備? | ?過濾效率 |
?博迪移動式焊煙凈化器 | ?PM2.5 :99% |
?博迪掛壁式焊煙凈化器 | ?PM2.5 :99% |
?博迪吊頂式焊煙凈化器 | ?PM2.5 :99% |
?博迪迷你焊煙凈化器 | ?PM2.5 :99% |
?博迪高負壓焊煙凈化器 | ?PM2.5 :99% |
?博迪震動式除塵器 | ?PM2.5 :99% |
?博迪車間整體換風除塵器 | ?PM2.5 :99% ,PM0.5 :95% |
?博迪吊頂換風除塵器 | PM2.5 :99% ,PM0.5 :95%? |
?博迪小工件除塵工作臺 | PM2.5 :99%? |
?博迪大工件除塵工作臺 | PM2.5 :99%? |
?博迪半封閉式除塵工作臺 | PM2.5 :99%? |
?博迪焊煙打磨一體式除塵工作臺 | PM2.5 :99%? |
?博迪輪轂打磨工作臺 | PM0.3 :99%? |
?博迪微風桌面工作臺 | PM2.5 :99%? |
?博迪水式工作臺 | PM2.5 :99%? |
?博迪防爆工作臺 | PM2.5 :99%? |
?博迪打磨房 | PM2.5 :99%? |
?博迪集中式工作臺 | PM2.5 :99%? |
?博迪工業除塵器 | PM2.5 :99%? |
?博迪通用除塵器 | PM2.5 :99%? |
?博迪高負壓除塵器 | PM2.5 :99%? |
?
6、其他客戶需求
如果客戶有尺寸、顏色等其他需求,您可聯系博迪團隊,博迪竭誠為您服務。
?
如果您有任何問題,您可撥打400—022—7290聯系我們。
